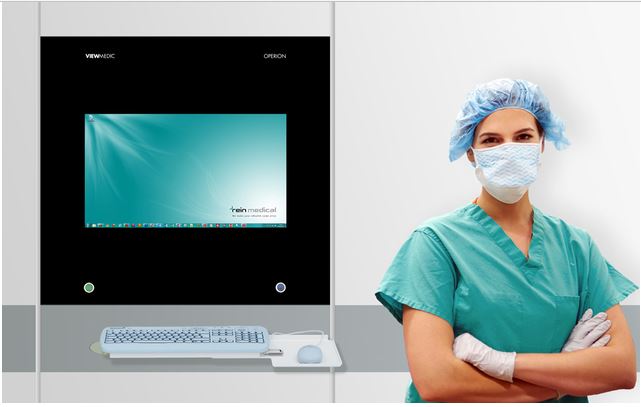

Zdravotnické monitory OPERION s možností integrovat počítače jsou primárně určeny k zabudování do (na) stěnu vestavěných (klasických) operačních sálů.
Slouží k přístupu na nemocniční aplikace jako jsou NIS, RIS, prohlížení PACS snímků a pod.
Počítače se dodávají ve velikostech: 27", 32", 46", 55". Možno i panel s 2 x 24" obrazovkou.Ostatní rozměry a provedení na dotaz.
Počítače jsou vždy osazeny nejmodernějšími procesory Intel. Můžete si vybrat CPU i3, i5 nebo i7.
Čelní plocha je krytá antireflexním ochraným sklem, které je v rovině obkladu stěn.

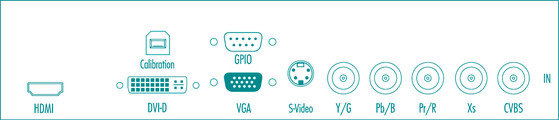

Každý přístroj OPERION je standardně vybaven následujícími vstupy:

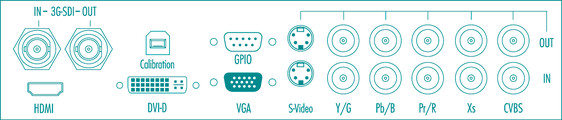

Na přání je možno dodat rozšířenou verzi s 3G-SDI a s možností prosmyčkování signálů.

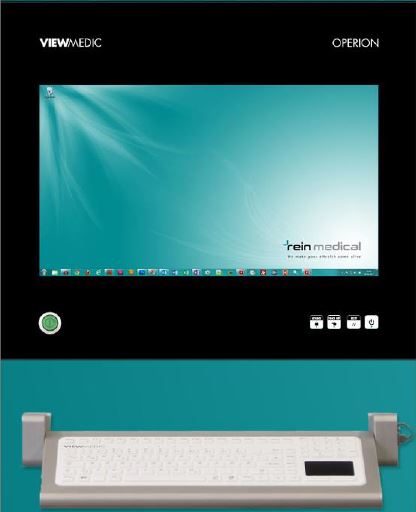

Ve spodní části je OVLÁDACÍ LIŠTA, která umožňuje volbu mezi zdroji signálů.
Je možno zvolit zobrazení 2 obrazů ze dvou různých zdrojů. A to buď PIP ( obraz v obraze ), nebo POP ( obraz vedle obrazu)
Samozřejmostí je nastaveni DICOM pro správné zobrazení PACs snímků.
Po ovládání slouží plně desinfikovatelná klávesnice a myš.
Je třeba si nejdříve v PRODUKTECH vybrat provedení a k němu v PŘÍSLUŠENSTVÍ požadovaný procesor, typy výstupů a další.
Samozřejmě nás můžete kontaktovat. Rádi vám pomůžeme se specifikací počítače.
Produkty
Příslušenství
|
|
OPERION 327 - PC pro operační sály |
Obj. kód |
Rozměry (mm) |
| Místo využití |
Operační sály pro zobrazování obrazových signálů z endoskopů, NIS, PACS atd. |
| Zařazení |
Zdravotnický prostředek třídy I., ČSN EN 60601-1, ČSN EN 60601-1-2 |
| Obrazovka |
|
| Úhlopříčka obrazovky |
68,5 cm (27") |
| Zobrazovaná plocha |
597,6 (š) x 336,15 (v) mm |
| Velikost pixelu |
0,31 x 0,31 mm |
| Rozlišení |
1920 x 1080 /16:9 |
| Jas / kontrastní poměr |
LED podsvícení 450 cd/m2 / 3000:1 |
| Úhel náhledu |
178° |
| Čas odezvy |
12 ms, šedá - šedá |
| Ovladač |
|
| Signální vstupy |
1xDVI, 1xDisplayPort,1xVGA |
| Ovládání |
dotyková OVLÁDACÍ LIŠTA integrovaná do krycího skla, s tlačítky pro nastavení signálních vstupů a uživatelských programů |
| Vzdálené ovládání |
Ovládání pomocí RS232 nebo GPIO |
| Výbava |
|
| Ochrané sklo |
laminované bezpečnostní sklo 6,4 mm s antireflexní vrstvou Microetching |
| Šasi |
Nerezová ocel 1.4301 a 1.4016 |
| IP ochrana |
čelní IP65 ( podle zůsobu instalace) |
| Vyrovnáni potenciálu |
vnitřní M5*20 mm |
| Dotyková obrazovka (možnost) |
kapacitní vrsva laminovaná z vnitřní starny sklaPCAP |
| Napájení |
|
| Napájení |
AC 100-240V +-10% ( 50/60 Hz) |
| Spotřeba energie |
max 135VA |
| |
|
| PC systém |
|
| Procesor, chipset, grafika |
Intel i nebo i7/ Intel Q87 Express/Intel HD graphic, DX11.1 |
| RAM |
8GB ( volitelně 16 GB DDR3) |
| HDD |
500GB ( volitelně až 2 TB, SSD nebo HDD) |
| OS |
WIN7, WIN8 - CZ |
| Přídavné sloty |
1 x PCIe, 1 x Mini-PCIe ( volitelně) |
| LAN |
1 x Intel i217 LM EC, 1xIntel 210AT EC |
| Propojení |
2 x ESB 3.0, 6 x USB 2.0, 2 v GB LAN, 2x DisplayPort, 1 x DVI , 1x RS232 |
|
|
|
| |
|
|
|
OPERION 332 -PC pro operační sály |
Obj. kód |
Rozměry (mm) |
| Místo využití |
Operační sály pro zobrazování obrazových signálů z endoskopů, NIS, PACS atd. |
| Zařazení |
Zdravotnický prostředek třídy I., ČSN EN 60601-1, ČSN EN 60601-1-2 |
| Obrazovka |
|
| Úhlopříčka obrazovky |
80 cm (31,5") |
| Zobrazovaná plocha |
698,4 (š) x 392,8 (v) mm |
| Velikost pixelu |
0,36 x 0,36 mm |
| Rozlišení |
1920 x 1080 /16:9 |
| Jas / kontrastní poměr |
LED podsvícení 450 cd/m2 / 3000:1 |
| Úhel náhledu |
178° |
| Čas odezvy |
8 ms, šedá - šedá |
| Ovladač |
|
| Signální vstupy |
2xDVI, 1xDisplayPort,VGA, CVBS, RGB, S-video( volitelně HD-SDI) |
| Prosmyčkování |
Možnost prosmyčkování 1x S-video, 1x CVBS, 1x RGB, volitelně 1x HD-SDI |
| Stabilizace podsvícení |
ALS - automatická stabilizace podsvícení se senzorem kalibrovaným na 300 cd/m2 pro přednastavení DICOM |
| Ovládání |
dotyková OVLÁDACÍ LIŠTA integrovaná do krycího skla, s tlačítky pro nastavení signálních vstupů a uživatelských programů |
| Barevné profily |
DICOM, Gamma 1.8, 2.0, 2.2, 2.4 s možností okamžitého přepnutí mezi profily |
| Vzdálené ovládání |
Ovládání pomocí RS232 nebo GPIO |
| Výbava |
|
| Ochrané sklo |
laminované bezpečnostní sklo 6,4 mm s antireflexní vrstvou Microetching |
| Šasi |
Nerezová ocel 1.4301 a 1.4016 |
| IP ochrana |
čelní IP65 ( podle zůsobu instalace) |
| Vyrovnáni potenciálu |
vnitřní M5*20 mm |
| Dotyková obrazovka (možnost) |
kapacitní vrsva laminovaná z vnitřní starny sklaPCAP |
| Napájení |
|
| Napájení |
AC 100-240V +-10% ( 50/60 Hz) |
| Spotřeba energie |
max 70VA |
| |
|
| PC systém |
|
| Procesor, chipset, grafika |
Intel i nebo i7/ Intel Q87 Express/Intel HD graphic, DX11.1 |
| RAM |
8GB ( volitelně 16 GB DDR3) |
| HDD |
500GB ( volitelně až 2 TB, SSD nebo HDD) |
| OS |
WIN7, WIN8 - CZ |
| Přídavné sloty |
1 x PCIe, 1 x Mini-PCIe ( volitelně) |
| LAN |
1 x Intel i217 LM EC, 1xIntel 210AT EC |
| Propojení |
2 x ESB 3.0, 6 x USB 2.0, 2 v GB LAN, 2x DisplayPort, 1 x DVI , 1x RS232 |
|
|
|
| |
|
|
|
OPERION 346 -PC pro operační sály |
Obj. kód |
Rozměry (mm) |
| Místo využití |
Operační sály pro zobrazování obrazových signálů z endoskopů, NIS, PACS atd. |
| Zařazení |
Zdravotnický prostředek třídy I., ČSN EN 60601-1, ČSN EN 60601-1-2 |
| Obrazovka |
|
| Úhlopříčka obrazovky |
118,84 cn ( 46") |
| Zobrazovaná plocha |
1018,1 (š) x 572,6 (v) mm |
| Velikost pixelu |
0,53 x 0,53 mm |
| Rozlišení |
1920 x 1080 /16:9 |
| Jas / kontrastní poměr |
LED podsvícení 450 cd/m2 / 4000:1 |
| Úhel náhledu |
178° |
| Čas odezvy |
6,5 ms, šedá - šedá |
| Ovladač |
|
| Signální vstupy |
2xDVI, 1xDisplayPort,VGA, CVBS, RGB, S-video( volitelně HD-SDI) |
| Prosmyčkování |
Možnost prosmyčkování 1x S-video, 1x CVBS, 1x RGB, volitelně 1x HD-SDI |
| Stabilizace podsvícení |
ALS - automatická stabilizace podsvícení se senzorem kalibrovaným na 300 cd/m2 pro přednastavení DICOM |
| Ovládání |
Dotyková OVLÁDACÍ LIŠTA integrovaná do krycího skla, s tlačítky pro nastavení signálních vstupů a uživatelských programů |
| Barevné profily |
DICOM, Gamma 1.8, 2.0, 2.2, 2.4 s možností okamžitého přepnutí mezi profily |
| Vzdálené ovládání |
Ovládání pomocí RS232 nebo GPIO |
| Výbava |
|
| Ochrané sklo |
Laminované bezpečnostní sklo 6,4 mm s antireflexní vrstvou Microetching |
| Šasi |
Nerezová ocel 1.4301 a 1.4016 |
| IP ochrana |
čelní IP65 ( podle zůsobu instalace) |
| Vyrovnáni potenciálu |
vnitřní M5*20 mm |
| Dotyková obrazovka (možnost) |
Kapacitní vrsva laminovaná z vnitřní starny sklaPCAP |
| Napájení |
|
| Napájení |
AC 100-240V +-10% ( 50/60 Hz) |
| Spotřeba energie |
max 180VA |
| |
|
| PC systém |
|
| Procesor, chipset, grafika |
Intel i nebo i7/ Intel Q87 Express/Intel HD graphic, DX11.1 |
| RAM |
8GB ( volitelně 16 GB DDR3) |
| HDD |
500GB ( volitelně až 2 TB, SSD nebo HDD) |
| OS |
WIN7, WIN8 - CZ |
| Přídavné sloty |
1 x PCIe, 1 x Mini-PCIe ( volitelně) |
| LAN |
1 x Intel i217 LM EC, 1xIntel 210AT EC |
| Propojení |
2 x ESB 3.0, 6 x USB 2.0, 2 v GB LAN, 2x DisplayPort, 1 x DVI out, 1x RS232 |
|
|
|
| |
|
|
|
OPERION 355 - PC pro operační sály |
Obj. kód |
Rozměry (mm) |
| Místo využití |
Operační sály pro zobrazování obrazových signálů z endoskopů, NIS, PACS atd. |
| Zařazení |
Zdravotnický prostředek třídy I., ČSN EN 60601-1, ČSN EN 60601-1-2 |
| Obrazovka |
|
| Úhlopříčka obrazovky |
138,68 Cm ( 54,6") |
| Zobrazovaná plocha |
1209,6 (š) x 680,4 (v) mm |
| Velikost pixelu |
0,63 x 0,63 mm |
| Rozlišení |
1920 x 1080 /16:9 |
| Jas / kontrastní poměr |
LED podsvícení 450 cd/m2 / 4000:1 |
| Úhel náhledu |
178° |
| Čas odezvy |
6,5 ms, šedá - šedá |
| Ovladač |
|
| Signální vstupy |
2xDVI, 1xDisplayPort,VGA, CVBS, RGB ( volitelne HD-SDI) |
| Prosmyčkování |
Možnost prosmyčkování 1x S-video, 1x CVBS, 1x RGB, volitelně 1x HD-SDI |
| Stabilizace podsvícení |
ALS - automatická stabilizace podsvícení se senzorem kalibrovaným na 300 cd/m2 pro přednastavení DICOM |
| Ovládání |
dotyková OVLÁDACÍ LIŠTA integrovaná do krycího skla, s tlačítky pro nastavení signálních vstupů a uživatelských programů |
| Barevné profily |
DICOM, Gamma 1.8, 2.0, 2.2, 2.4 s možností okamžitého přepnutí mezi profily |
| Vzdálené ovládání |
Ovládání pomocí RS232 nebo GPIO |
| Výbava |
|
| Ochrané sklo |
laminované bezpečnostní sklo 6,4 mm s antireflexní vrstvou Microetching |
| Šasi |
Nerezová ocel 1.4301 a 1.4016 |
| IP ochrana |
čelní IP65 ( podle zůsobu instalace) |
| Vyrovnáni potenciálu |
vnitřní M5*20 mm |
| Dotyková obrazovka (možnost) |
kapacitní vrsva laminovaná z vnitřní starny sklaPCAP |
| Napájení |
|
| Napájení |
AC 100-240V +-10% ( 50/60 Hz) |
| Spotřeba energie |
max 180VA |
| |
|
| PC systém |
|
| Procesor, chipset, grafika |
Intel i nebo i7/ Intel Q87 Express/Intel HD graphic, DX11.1 |
| RAM |
8GB ( volitelně 16 GB DDR3) |
| HDD |
500GB ( volitelně až 2 TB, SSD nebo HDD) |
| OS |
WIN7, WIN8 - CZ |
| Přídavné sloty |
1 x PCIe, 1 x Mini-PCIe ( volitelně) |
| LAN |
1 x Intel i217 LM EC, 1xIntel 210AT EC |
| Propojení |
2 x ESB 3.0, 6 x USB 2.0, 2 v GB LAN, 2x DisplayPort, 1 x DVI out, 1x RS232 |
|
|
|
| |
|
|
